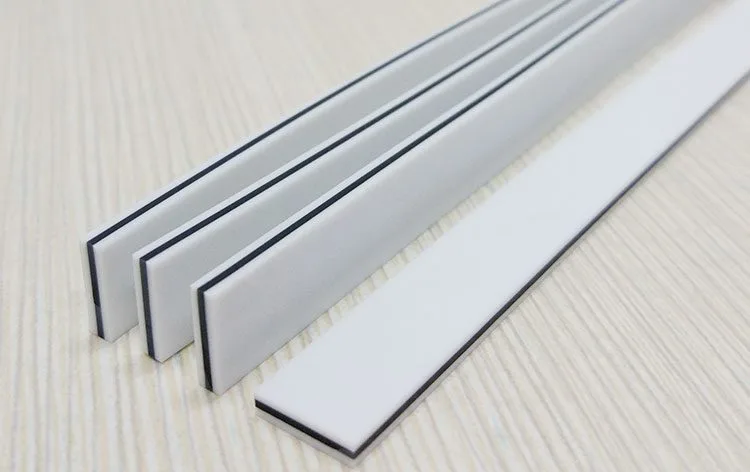

Zebrastreifen-Steckverbinder vom Typ YCD/YCS

Zebrastreifen-Steckverbinder vom Typ YCD werden durch isolierenden Silikonkautschuk auf beiden Seiten der vollständig leitfähigen Schicht unterstützt, wodurch Anwendungen mit anspruchsvollen Isolationsanforderungen erfüllt werden können.

Da die Isolationsschicht gleichzeitig weicher ist als die vollleitende Schicht, kann in der Praxis eine gute Kontaktleistung mit nur geringer Druckkraft erreicht werden.

Die Isolierauskleidung des leitfähigen Gummisteckers vom Typ YCD besteht aus Silikon in natürlicher Farbe (transparent) und kann auch entsprechend den Anforderungen in Weiß, Grün und anderen Farben hergestellt werden.

Der Aufbau des YCS-Typs und des YCD-Typs ist grundsätzlich gleich, aber die Isolierauskleidung des YCS-Typs hat nur eine Seite, während die Isolierauskleidung des YCD-Typs zwei Seiten hat.

• YCD – doppelseitiger Sandwich-Leiterstreifen
• YCS – einseitiger Sandwich-Leiterstreifen

Benennungskonventionen für Streifensteckverbinder von Zebra

Um sicherzustellen, dass leitfähige Gummiverbinder korrekt hergestellt werden, gelten folgende Namenskonventionen:

Beziehung und Kurve vorab laden

Durch die überlegene Elastizität von Zebrastreifen-Steckverbindern kann das Risiko eines guten Kontakts mit Komponenten aufgrund von Alterungsverformung und versehentlichem Herunterfallen von Strukturteilen während der Verwendung elektronischer Geräte wirksam vermieden werden. Mit der Verformung von Strukturteilen und der Änderung der Kompressionskraft ändern sich jedoch auch das Kompressionsverhältnis und der Widerstand von leitfähigen Gummi-Steckverbindern, und dies muss bei der Einstellung von Strukturteilen und Zebrastreifen-Steckverbindern vollständig berücksichtigt werden. Wie folgt:

Keilverzahnung: YCD 10×5× 2,5 mm CW0,8

Zusammenhang zwischen Druckkraft und Kompressionsverhältnis

Widerstand vs. Kompressionsverhältnis

Die Berechnung des Widerstands von leitfähigen Gummiverbindern kann anhand der folgenden Formel erfolgen:

R = Widerstandswert (Ω)
CW = Leitfähigkeitsbreite (mm)
L = Leiterlänge (mm)
H = Leitfähige Höhe (mm)
ρ = spezifischer Volumenwiderstand (Ω·cm)

Der Testprozess sollte ein Kompressionsverhältnis von >5 % aufrechterhalten, um genaue Testergebnisse zu erhalten.

Die Berechnung der Druckkraft eines leitfähigen Gummiverbinders kann anhand der folgenden Formel berechnet werden:

F = Druckkraft (g)
D = Kompressionsverhältnis D = (H-H1) ÷ H
E0 = Elastizitätsmodul der vollständig leitfähigen Schicht 3,5 MPa
E1 = Elastizitätsmodul der Isolationseinlage 1,1 MPa
H = Höhe des leitfähigen Gummisteckers (mm)
W = Breite des leitfähigen Gummisteckers (mm)
CW = Vollleitfähige Schichtbreite (mm)
W1 = Breite der Dämmschicht (mm) W2 = W-W1
L = Länge des leitfähigen Gummisteckers (mm)

Struktur- und elektrische Leistungsdaten

Implementierungsstandard: GB2439, GB/T528

Daten zur Arbeitsumgebung
