Zebra-Steckverbinder vom Typ YP werden durch eine isolierende Silikonschicht aus Schwammschaum auf beiden Seiten der Zebraschicht unterstützt, um mehr Anwendungen zu erfüllen, bei denen die Isolierung von entscheidender Bedeutung ist. Gleichzeitig ist die Schaumschicht sehr weich, so dass in der praktischen Anwendung nur eine geringe Druckkraft erforderlich ist, um eine gute Kontaktleistung zu erzielen.

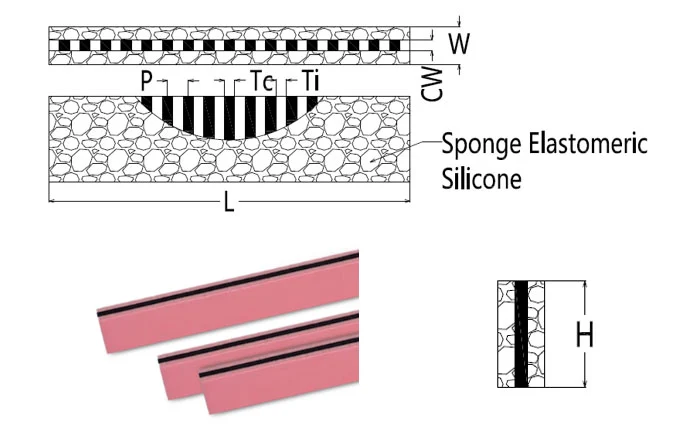

Um sicherzustellen, dass Zebra-Stecker korrekt hergestellt werden, gelten folgende Namensvorgaben:
Durch die überlegene Elastizität leitfähiger Gummiverbinder kann das Risiko eines guten Kontakts mit Komponenten aufgrund von Alterungsverformung und versehentlichem Herunterfallen von Strukturteilen während der Verwendung elektronischer Geräte wirksam vermieden werden. Mit der Verformung von Strukturteilen und der Änderung der Kompressionskraft ändern sich jedoch auch das Kompressionsverhältnis und der Widerstand von leitfähigen Gummiverbindern, und dies muss bei der Einstellung von Strukturteilen und leitfähigen Gummiverbindern vollständig berücksichtigt werden. Wie folgt:
Spline: YP P0,1 10×5×2,5 mm CW0,8

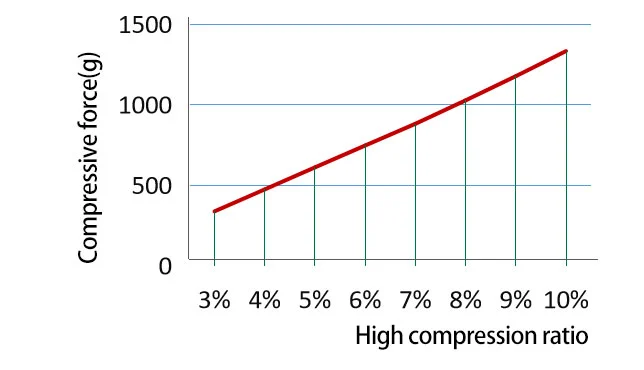

Zusammenhang zwischen Druckkraft und Kompressionsverhältnis

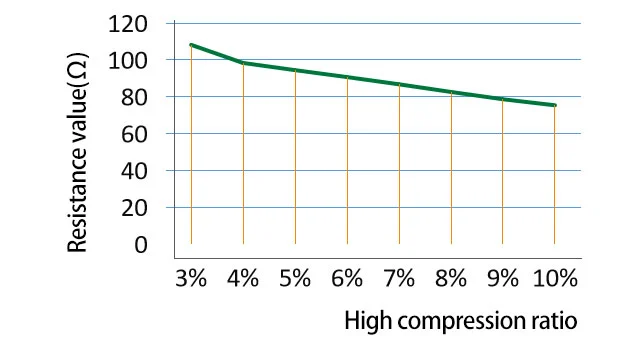

Widerstand vs. Kompressionsverhältnis
R = Widerstandswert (Ω)
CW = Leitfähigkeitsbreite (mm)
L = Leiterlänge (mm)
H = Leitfähige Höhe (mm)
ρ = spezifischer Volumenwiderstand (Ω·cm)
Um genaue Testergebnisse zu erhalten, sollte der Testprozess bei einem Kompressionsverhältnis von > 10 % gehalten werden.
F = Pressdruck (g)
D = Kompressionsverhältnis D = (H-H1) ÷ H
E0 = Elastizitätsmodul der Zebraschicht 3,5 MPa
E1 = Elastizitätsmodul der Isolationseinlage 1,7 MPa
H = Höhe des leitfähigen Gummisteckers (mm)
W = Breite des leitfähigen Gummisteckers (mm)
CW = Breite der Zebraschicht (mm)
W1 = Breite der Dämmschicht (mm) W2 = W-W1
L = Länge des leitfähigen Gummisteckers (mm)
Implementierungsstandard: GB2439, GB/T528
| Projekt | Spezifikationswerte | |||
| Material | Leitfähige Schicht | Isolierschicht | Schaumstofffutter | |
| Leitfähiger Silikonkautschuk | Silastic | Silastic | ||
| Routine | Geringer Widerstand | Routine | Routine | |
| Härte (A) | 65±5 | 70 ± 5 | 65±5 | 40±5 |
| Volumenwiderstand (Ω·cm) | <6 | <3 | >1012 | >1012 |
| Zugfestigkeit (mPa) | >4 | >5 | >4 | >4 |
| Verlängerung(%) | >100 | >150 | >100 | >300 |
| Reißfestigkeit (N/mm) | >8 | >12 | >10 | >12 |
| Farbe | Schwarz | Weiß | Rosa | |
| Betriebstemperatur | Betriebsfeuchtigkeit（%）25℃ | Maximaler Betriebsstrom (mA/mm2) | |
| Minimum | Maximal | ||
| -50 | 150 | 85 | 2.5 |
